kamailio软交换CDR 呼叫记录维护管理讨论

在前面的讨论例中，我们介绍了关于计费的几个机制和存储方式。针对计费功能来说，呼叫记录是非常重要的核算对账依据。无论是 IPPBX 或者呼叫中心，CDR 是呼叫计费结算以及报告的核心数据。今天，我们讨论一下 Kamailio 中的 CDR 以及维护管理。

CDRs 可以通过调用kamailio_cdrs()存储过程来创建。该过程是由安装向导执行时添加的，用户也可以通过cron.d任务或通过类似应用外部程序执行。用户也可以在配置文件中通过加载rtimer和sqlops模块，并且设置周期路由块执行生成CDR。用户可以将下面的代码片段添加到kamailio.cfg中：

#!define WITH_MYSQL #!define WITH_ACCDB
...
# -- Siremis CDRs --------------
loadmodule "rtimer.so" loadmodule "sqlops.so"
...
modparam("rtimer", "timer", "name=cdr;interval=300;mode=1;") modparam("rtimer", "exec", "timer=cdr;route=CDRS")
modparam("sqlops", "sqlcon", "cb=>mysql://kamailio:kamailiorw@localhost/kamailio")
...
# route block for period execution of stored procedures for: # - CDRs generation
# - CDRs rating route[CDRS] {
sql_query("cb","call kamailio_cdrs()","rb");
sql_query("cb","call kamailio_rating('default')","rb");
}

路由块 CDRS 每 5 分钟（300 秒）执行一次，如果用户想要更短或更长的间隔，请更改 rtimer 模块计时器参数的 interval 属性值。

用户要注意，不要保留太长时间的计费记录，特别是如果用户有很多通话记录，因为表格会变得很大，MySQL 执行性能也会变慢。用户也可以从相同的路由[CDRS]中删除旧记录，例如删除 180 天以前的记录。

route[CDRS] {
sql_query(“cb”,
"DELETE FROM acc WHERE time < DATE_SUB(NOW(), INTERVAL 180 DAY)”);
...
}

存储过程kamailio_cdrs()选择所有新的INVITE（选择那些cdr_id列没有值的）然后搜索相应的BYE记录。如果找到匹配结果，则计算BYE和INVITE记录之间的时间差作为呼叫持续时间，并将匹配结果存储在cdrs表中。cdrs表的结构如下：

Name Type Description
cdr_id	bigint	database unique id (written back to cdr_id in acc table)
csrc_username	string	the source user /caller (username from From URI)
csrc_domain	string	the source domain (domain from From URI)
dst_username	string	the destination user/callee (username from R-URI)
dst_domain	string	the destination domain (domain from R-URI)
dst_ousername	string	the original destination user/callee (username from To URI)
call_start_time	datetime	the SIP request type (aka SIP method)
duration	int	the duration of call in seconds
sip_from_tag	string	the value for tag parameter in From header
sip_to_tag	string	the value for tag parameter in To header
sip_call_id	string	the value for Call-Id header
cost	int	the cost of the call
rated	int	the flag to mark the CDR rated

Name Type Description
created	datetime	time when the accounting event is happening
src_ip	string	source IP - the address from where the request was sent

我们根据以上描述很容易看出哪些属性是从acc表中复制的，其中一些值是通过kamailio_cdrs()或kamailio_rating(...)存储过程计算得出的结果。

call_start_time是从INVITE记录的时间获取的，呼叫时长是BYE的时间减去INVITE的时间，然后加1，因为第一秒和最后一秒都很关键（或者换句话说，每个开始呼叫的秒数都被计算在内，如果通话在同一秒内被马上接听和挂机的化，则会导致一个1秒的呼叫时长）。cost和rated表的列由kamailio_rating()存储过程充入。kamailio_cdrs()的SQL代码非常简短，熟悉SQL的用户都可以轻松调整处理流程来更好地满足自己的需求：

...
CREATE PROCEDURE `kamailio_cdrs`()
BEGIN
 DECLARE done INT DEFAULT 0;
 DECLARE bye_record INT DEFAULT 0;
 DECLARE v_src_user,v_src_domain,v_dst_user,v_dst_domain,v_dst_ouser,v_callid,
 v_from_tag,v_to_tag,v_src_ip VARCHAR(64);
 DECLARE v_inv_time, v_bye_time DATETIME;
 DECLARE inv_cursor CURSOR FOR SELECT src_user, src_domain, dst_user,
 dst_domain, dst_ouser, time, callid,from_tag, to_tag, src_ip
 FROM acc
 where method='INVITE' and cdr_id='0';
 DECLARE CONTINUE HANDLER FOR SQLSTATE '02000' SET done = 1;
 OPEN inv_cursor;
 REPEAT
 FETCH inv_cursor INTO v_src_user, v_src_domain, v_dst_user, v_dst_domain,
 v_dst_ouser, v_inv_time, v_callid, v_from_tag, v_to_tag, v_src_ip;
 IF NOT done THEN
 SET bye_record = 0;
 SELECT 1, time INTO bye_record, v_bye_time FROM acc WHERE
 method='BYE' AND callid=v_callid AND ((from_tag=v_from_tag
 AND to_tag=v_to_tag)
 OR (from_tag=v_to_tag AND to_tag=v_from_tag))
 ORDER BY time ASC LIMIT 1;
 IF bye_record = 1 THEN
 INSERT INTO cdrs (src_username,src_domain,dst_username,
 dst_domain,dst_ousername,call_start_time,duration,sip_call_id,
 sip_from_tag,sip_to_tag,src_ip,created) VALUES (v_src_user,
 v_src_domain,v_dst_user,v_dst_domain,v_dst_ouser,v_inv_time,
 UNIX_TIMESTAMP(v_bye_time)-UNIX_TIMESTAMP(v_inv_time),
 v_callid,v_from_tag,v_to_tag,v_src_ip,NOW()); // 插入cdr
 UPDATE acc SET cdr_id=last_insert_id() WHERE callid=v_callid
 AND from_tag=v_from_tag AND to_tag=v_to_tag;
 END IF;
 SET done = 0;
 END IF;
 UNTIL done END REPEAT;
END

读者可以看到，在cdrs表中插入新记录后，通过匹配Call-Id、From和To标签，在acc表中相应的INVITE记录将会通过cdr_id的值更新。在下一次执行kamailio_cdrs()时，将不再选择INVITE记录，因为它的过滤包括条件包括了cdr_id=0。

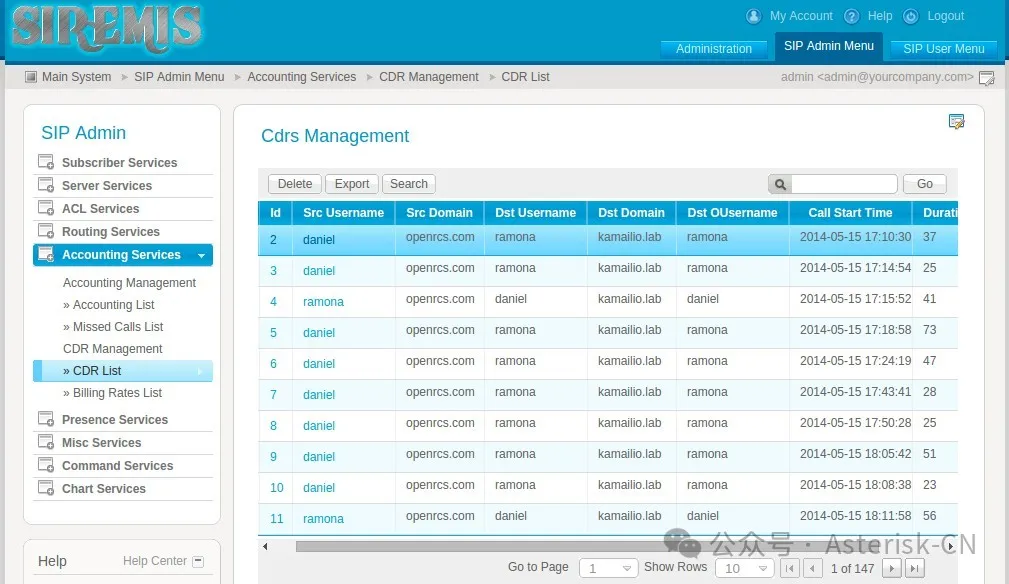

如果用户使用的是Siremis界面的话，用户可以在SIP Admin Menu => Accounting Services => CDR List列表中查看生成的CDR，默认视图仅显示几个属性，要查看每个记录的所有属性，请单击Id列。

用户要注意，随着 SIP 通话的不断增加，acc记录将出现在数据库 acc 表中，而CDR记录将定期出现在数据库 cdrs 表中，这取决于 rtimer 模块计时器参数的值，因此，用户可能需要等待一段时间才能在 Siremis 中看到这些数据。
